磁環電感磁芯應該怎樣選擇？磁環顏色以及材質之間有什么聯系？
2018-08-14 10:54:12
3852
磁環電感的磁導率越高，其所能承受的溫度越低，如對磁環電感電感量要求很高，可減少電感繞線圈數，以及采用大號線徑銅線繞制。根據自己的需求選擇合適的磁芯，但磁環電感的磁芯選擇原則一般不變，有以下幾點。
1.磁環的規格要完整，平滑，不能有凸起的地方，并且越長越好。
2.磁芯的孔徑和穿過的電纜結合越緊密越好。
3.在低頻段頻率下，建議線纜繞2-3匝即可，高頻段頻率下，線纜不許繞匝。

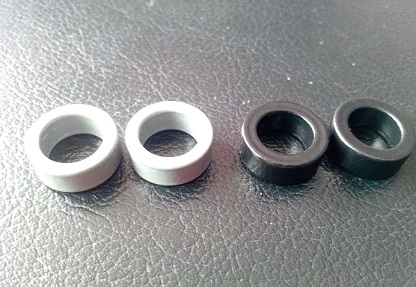

磁環電感磁芯
磁環的顏色與材質之間有什么關系的呢？
大部分磁環都需要進行涂裝，方便區別，一般鐵粉芯用兩色來區分，常用的有紅/透明、黃/紅、綠/紅、綠/藍以及黃/白，錳芯環一般涂綠色，鐵硅鋁一般全黑等等。
其實磁環燒制后的顏色和與之后噴涂的涂料染色沒有什么必然關系，只是行業里面的約定而已。例如，綠色代表高導磁環；雙色代表鐵粉芯磁環；黑色代表鐵硅鋁磁環等等。
